NIKONOS REPAIR


NIKONOS (NIKON) Made in Japan
and EUMIG NAUTICA
Site personnel de pièces de réparations pour appareils photo sous marins NIKONOS et Calypso Nikkor Cousteau.
Ces pièces sont issues de la recherche de notre équipe de plongeurs Photographes CMAS.
Uniquement destinées à un usage personnel et non commercial.

Personal site of repair parts for underwater cameras NIKONOS and Calypso Nikkor Cousteau.
These pieces are the result of the research of our team of divers Photographers CMAS.
Only for personal and non-commercial use.

Thank you

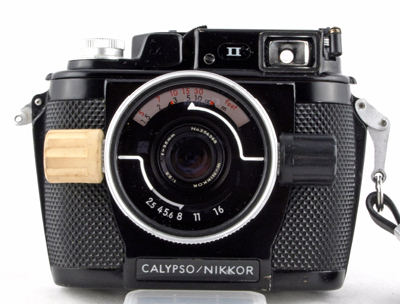

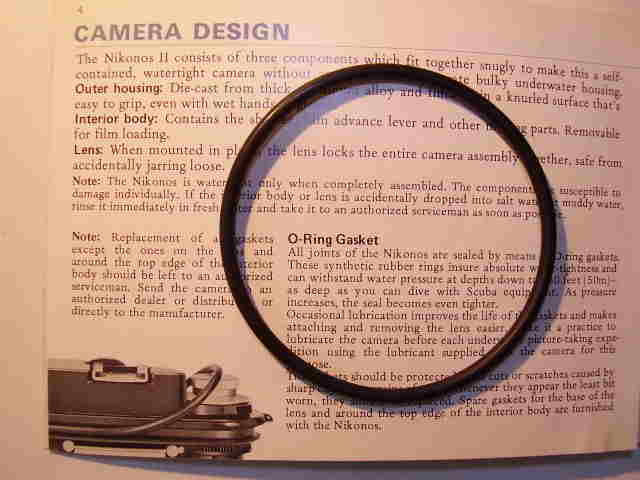

Nikonos II and Calypso Nikkor (Cdt COUSTEAU)

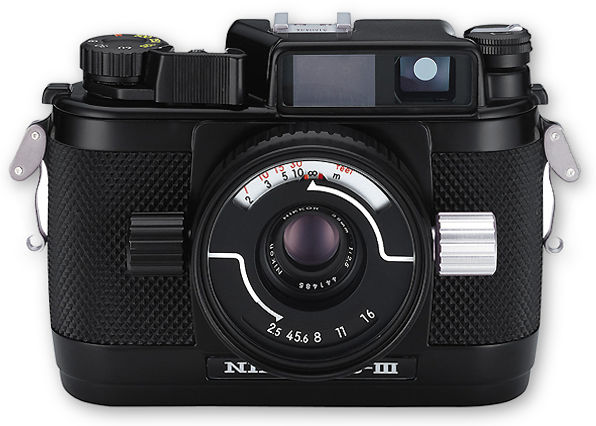

Nota : en cas d'entrée d'eau, seul le Calypso Nikkor & Nikonos II et le Nikonos III
peuvent être sauvés avec rincage eau + alcool, puis sêchage sêche cheveux ou autre.
Profondeur max : -50m
Indice de réglages : pour 100ASA et 1/125 ème à 5M objectif F 5.6 et à - 10M F4

REPAIR KIT

ATTENTION : i have not the CALYPSO Phot !!


no sell !

The Calypso was sometimes advertised as the “CALYPSO-PHOT”.
Nikon took over production and sold it from 1963 as the Nikonos,
which subsequently became a well-known series of underwater cameras.
conceived by the marine explorer Jacques-Yves Cousteau (1910—1997)

It is imperative to remove the lens before attempting to remove the hood or risk destroying the system

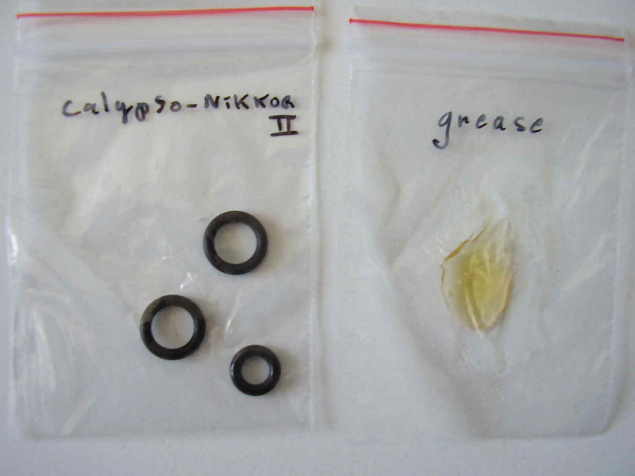

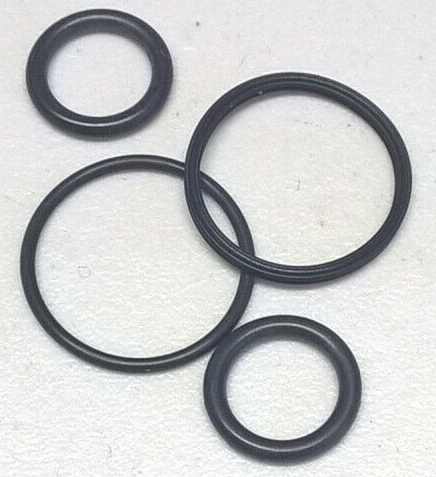

Comprend :
- 1/ Axis rewind button Mark : medium

-------------------------
- 2/ Axis SHUTTER MODE SELECTOR reset Mark : large idem

-------------------------
- 3/ Axis O-Ring Shutter speed selector Mark : large idem

C'est le même levier qui sert à armer et à déclencher en 2 coups d'index

* pas confondre avec ceux placés à l'extérieur (dans l'eau)
Comprend :
- 1/ Axe rembobinage Repère : moyen
-------------------------
- 2/ Axe déclencheur Repère : le plus grand (idem)
-------------------------
- 3/ Axe  Selecteur vitesse Repère : le plus grand (idem)

Joint de précision et de première qualité
montage "luisant" de graisse silicone, pas plus.
Bien nettoyer la gorge et le logement.


You need to clean the O-ring grooves and grease the O-rings with your
fingers (a thin film of grease is enough). Don't put the O-rings elsewhere
than on the camera (in the meantime, you can hang them up on a pencil).

The O-rings are not the originals (if so, they would be cracked with
time!). These are recent aviation-quality O-rings.

Check that the camera stays put in its waterproof body and you can dive
with it.
Ouverture : il faut impérativement retirer l'objectif avant de tenter de retirer le capot sous peine de détruire le système !
Prix : 24 Euros

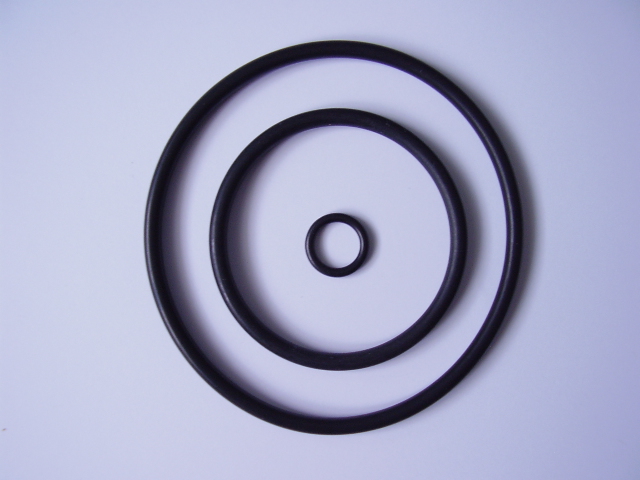

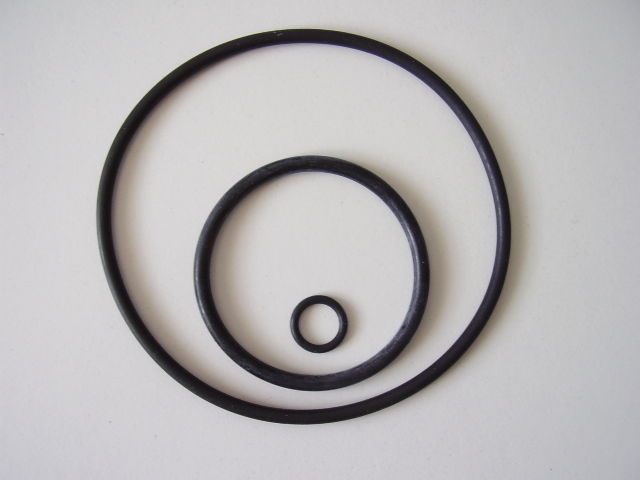

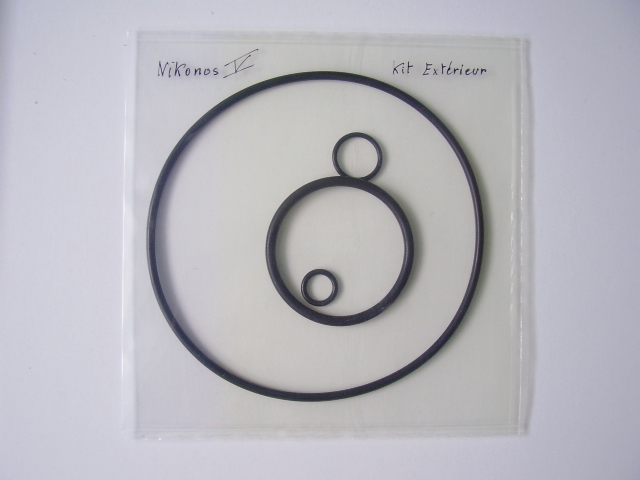

Comprend :
1 grand joint torique de corps
+
1 joint de l'objectif
+

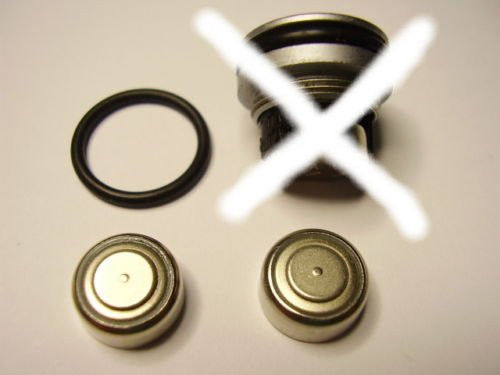

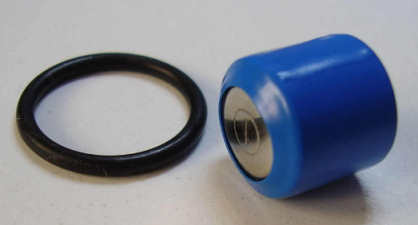

1 joints du bouchon piles
+

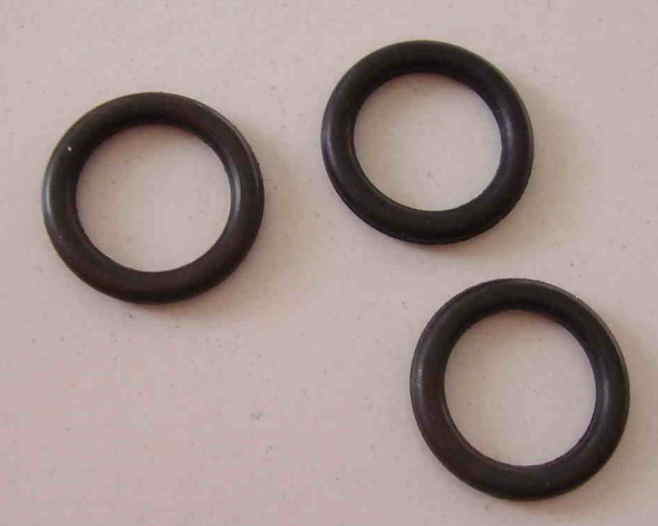

1 joint prise synchro flash
Prix : 45 euros

(multi-language)

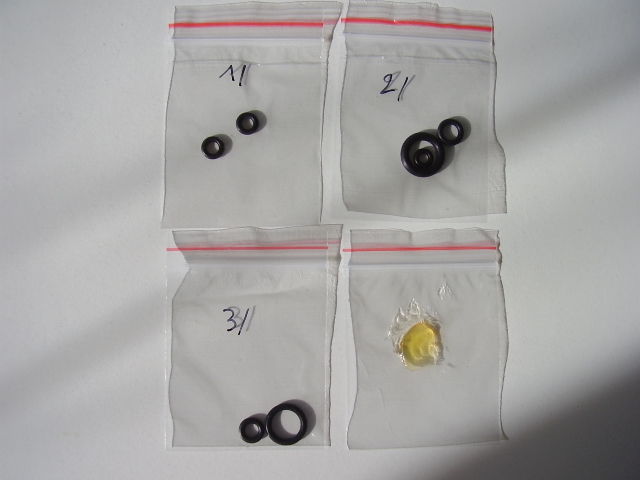

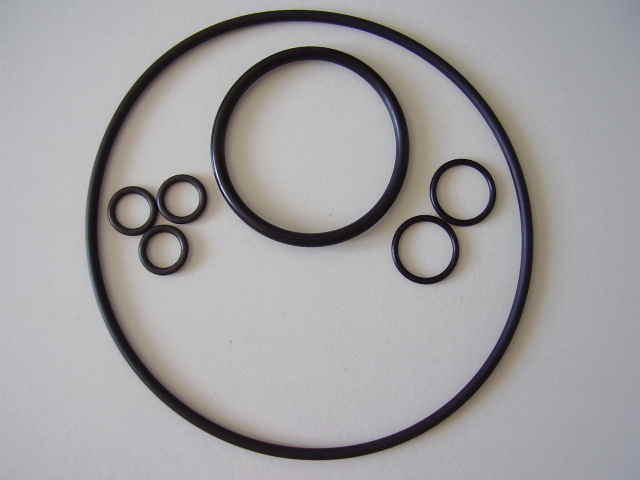

NIKONOS V O-RING INTERNAL only NEW REPAIR PART
(NIKONOS 5 internal with 6 x O-Rings for repair)
ATTENTION : not those from outside water !!
O-Rings NIKONOS new and precision quality
Grease Europe only

SET :
- 1/ Axis SHUTTER (rotating) Nikonos V
and
lever locking back door (idem)

* pas confondre avec ceux placés à l'extérieur (dans l'eau)
Comprend :
- 1/ Axe déclencheur (tournant) Nikonos V
-------------------------
- 2/ Axe sélecteur vitesse réarmement (canon boitier) Nikonos V
- 2/ Axe sélecteur vitesse réarmement (index tournant) Nikonos V
- 2/ Axe sélecteur vitesse réarmement (vis ) Nikonos V
-------------------------
- 3/ Axe Bouton de rembobinage Nikonos V
- 3/ Canon Bouton de rembobinage Nikonos V
NOTA : les pochettes sont repérées (1 à 3)

Joint de précision et de première qualité
montage "luisant" de graisse silicone, pas plus.
Bien nettoyer la gorge et le logement.

Sinon, bien nettoyer les gorges où
les joints rentrent et le parois opposées.
Et mettre un tout petit peu de
graisse spcéciale du paquet.
il peu y avoir un problème avec un joint dont
la taille ne correspond pas, car il y a eu des variantes chez
Nikon.
Contactez nous, car nous les avons  tous en principe.
Prix : 29 euros

Nikon Nikonos II III IV V O-RINGS
for LENS INTERNAL
(for professional technician repair only)

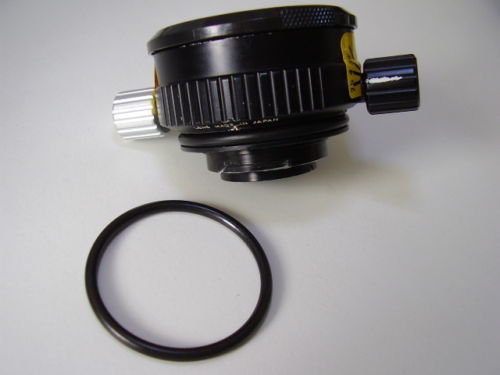

UW NIKKOR
28 - 35 and 80mm internal for repair button and glass/hublot (Porthole)
ALL MODELS

1 x O-Ring original source supply of NIKON new and precision quality
Do not take any risks with a cracked gasket!
GLASS/HUBLOT*
*clear ice, porthole

+

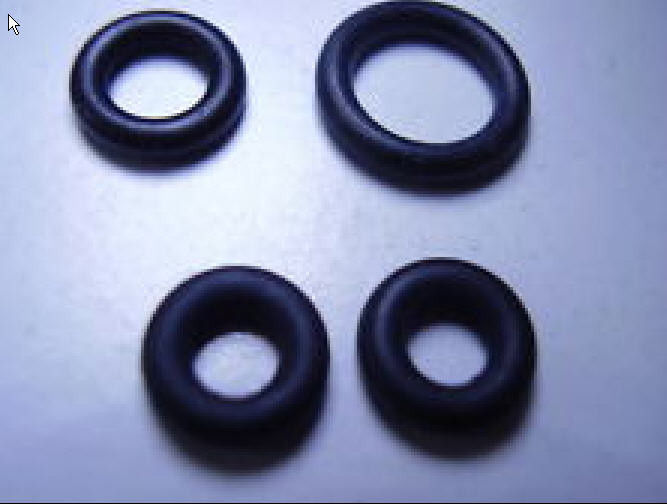

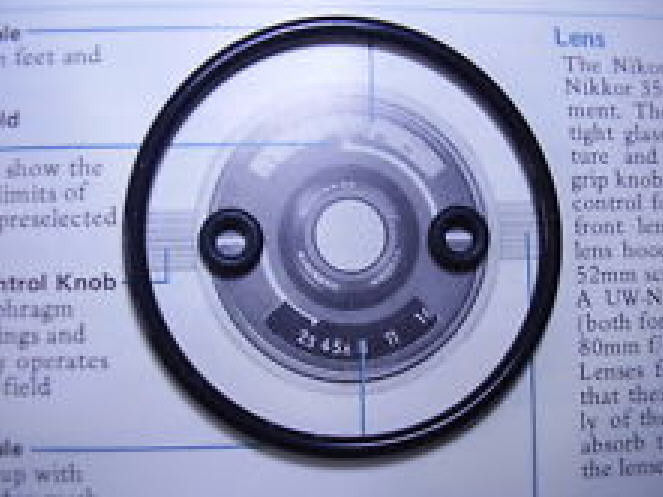

2 x O-Rings internal for the 2 rotating buttons (axis)

(for professional technician repair only)

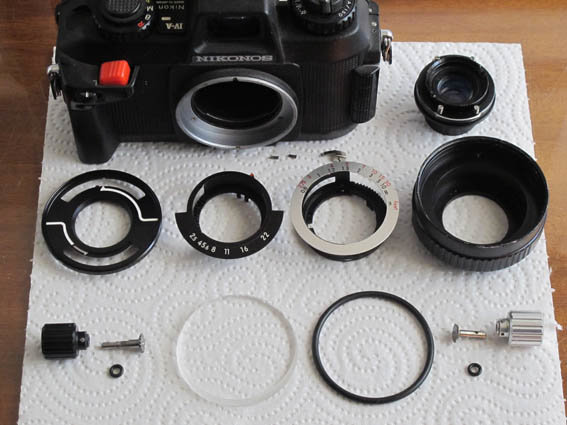

Joint torique pour Objectif NIKONOS Modèles : II, III, IV et V
Le KIT comprend 1 joint torique de précision qui sertis le hublot au boîtier de l'objectif
(celui qui est en contact permanent avec l'eau de mer)
Ne prenez aucun risque avec un joint craquelé !

et
2 joints toriques internes (ceux qu'on ne voit pas)
qui assure l'étanchéité aux axes rotatifs des 2 boutons de commande
Distance et Diagframe (ouverture)
(changement réservé aux réparateurs avertis)

Joint de précision et de première qualité
montage "luisant" de graisse silicone, pas plus.
Bien nettoyer la gorge et le logement.

Méthode changement joint torique frontal :

Déjà pour changer le joint frontal de l'objectif, il faut le piquer avec des brécelles neuves
très affutées et le tirer tout doucement.
Dès l'apparition de la hernie, passer en dessous un capuchon de stylo à bille par exemple et finir de le tirer.
Attention à ne pas traverser entièrement le joint torique, ni de rayer la portée logement en aluminium.
Bien nettoyer la gorge avec un chiffon propre.
Graisser très légèrement le logement et le joint torique avant de le reposer
en diminuant les hernies de haut en bas, de gauche à droite et ainsi de suite
(avec un petit bâton d’esquimau taillé et polis papier de verre très fin.
A suivre..

Front o-ring gasket change method
Already change the front seal, to prick with of new brecelles very sharp and pull gently.
At the onset of the hernia, below pass a pen Cap ball for example and end pull.
Attention do not fully penetrate the o-ring, or scratch the aluminum housing scope.
Thoroughly clean the throat with a clean cloth.
Very lightly grease housing and o-ring front of rest by decreasing hernias from top to bottom,
left to right and so on (with a small stick of Eskimo carved and polished very fine sandpaper.
Follow..

Vorne o-Ring-Dichtung-Change-Methode
Ändern Sie bereits die vordere Dichtung, um mit der neuen Brecelles sehr scharf Einstechen und ziehen Sie sanft.
Zu Beginn der Hernie unten übergeben Sie einen Stift-Cap-Ball zum Beispiel, und enden Sie ziehen.
Aufmerksamkeit nicht vollständig durchdringen den o-Ring oder Kratzen das Aluminium Gehäuse Bereich.
Reinigen Sie die Kehle mit einem sauberen Tuch.
Fetten Sie sehr leicht Gehäuse und o-Ring vorne Rest durch Verringerung von Hernien von oben nach unten,
von links nach rechts und so weiter ein (mit einem kleinen Stock der Eskimo geschnitzt und poliert sehr feinem Sandpapier.
Folgen..

ATTENTION !!! : I do not picture objectives lens
Only the O-RING !!!!

Photographer CMAS

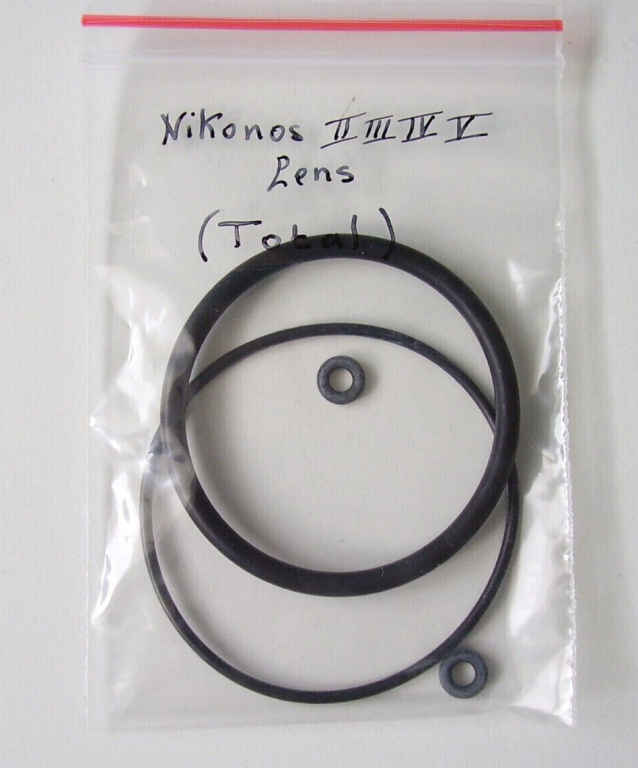

Nikonos-Calypso Nikkor Total Lens O-Ring Kit. New seals.
For experienced users!
Suitable for all Nikonos and Calypso Nikkor lenses.For 28mm, 35mm, 80mm
Includes: Large O-ring that fits into the housing
+ large O-ring of the front window (the one that "cracks" or comes into contact with seawater
+ The 2 O-rings of the diaphragm and focus rotary knobs.
Prix : 49 euros

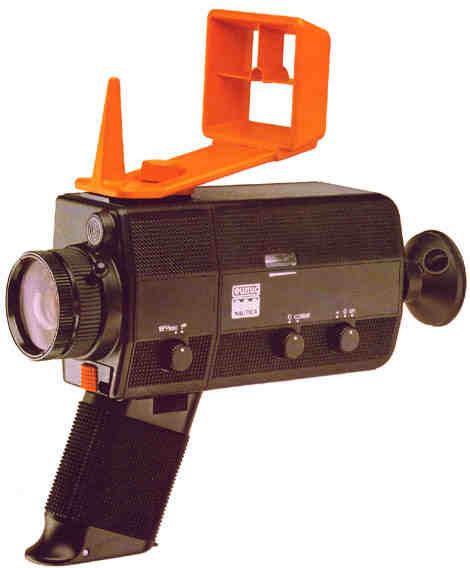

O-Ring original EUMIG
(i do not sell the camera)

Joint de précision et de première qualité
montage "luisant" de graisse silicone, pas plus.
Bien nettoyer la gorge et le logement.

(i do not sell the camera or house)
ATTENTION : i have not the CAMERA !!

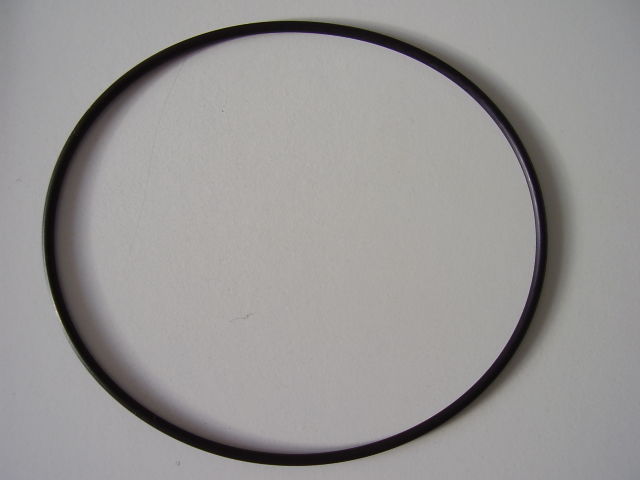

Juste the O-Ring of the door (the big)
O-Ring Door Price : 27 euros

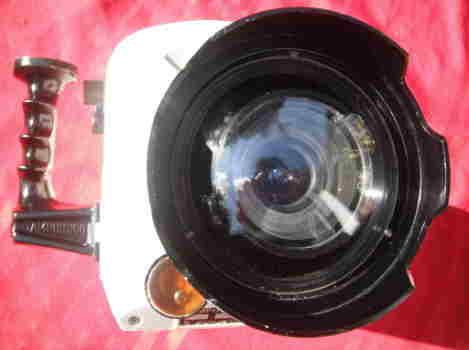

Amphibico 8
O-ring : consult me
